Efektívne a inovatívne riešenia v oblasti distribúcie elektrickej energie

V moderných energetických systémoch skriňové rozvodne ako integrované a modulárne napájacie zariadenie postupne svojimi jedinečnými výhodami nahrádzajú tradičné kamenné rozvodne a stali sa jedným z kľúčových zariadení pre modernizáciu mestskej elektrickej siete, napájanie v priemyselných parkoch a podporu nových energetických projektov. Integruje základné komponenty ako naprvysokonapäťové rozvádzače, distribučné transformátory, nízkonapäťové rozvádzače, zariadenia na meranie elektrickej energie a zariadenia na kompenzáciu jalového výkonu do uzavretej kovovej skrinky prostredníctvom vedeckého dizajnu, čím sa dosahujú integrované funkcie transformácie, distribúcie, riadenia a ochrany energie a poskytujú sa efektívne, spoľahlivé a flexibilné riešenie prenosu energie.

I. Hlavné komponenty a funkcie skriňových rozvodní

Konštrukčné riešenie skriňových rozvodní sa riadi princípom "modularizácie a kompaktnosti", zvyčajne pozostáva z troch častí: vysokonapäťová miestnosť, transformátorová miestnosť a nízkonapäťová miestnosť. Každá oblasť je funkčne izolovaná prostredníctvom rozumného zónovania, pričom je zabezpečená koordinovaná prevádzka medzi zariadeniami.

Vysokonapäťová komora Ako "prvá obranná línia" pre príkon je vybavená hlavne vysokonapäťovými spínačmi záťaže, vysokonapäťovými poistkami, bleskozvodmi a ďalšími zariadeniami, zodpovednými za príjem vysokonapäťovej elektrickej energie z elektrickej siete (bežné napäťové úrovne sú 10 kV alebo 35 kV) a dosahovanie ovládania zapnutia a vypnutia, ochrany proti skratu a prepäťovej ochrany vysokonapäťových obvodov. Zabráňte tomu, aby poruchy externej elektrickej siete spôsobili poškodenie vnútorného vybavenia rozvodne.

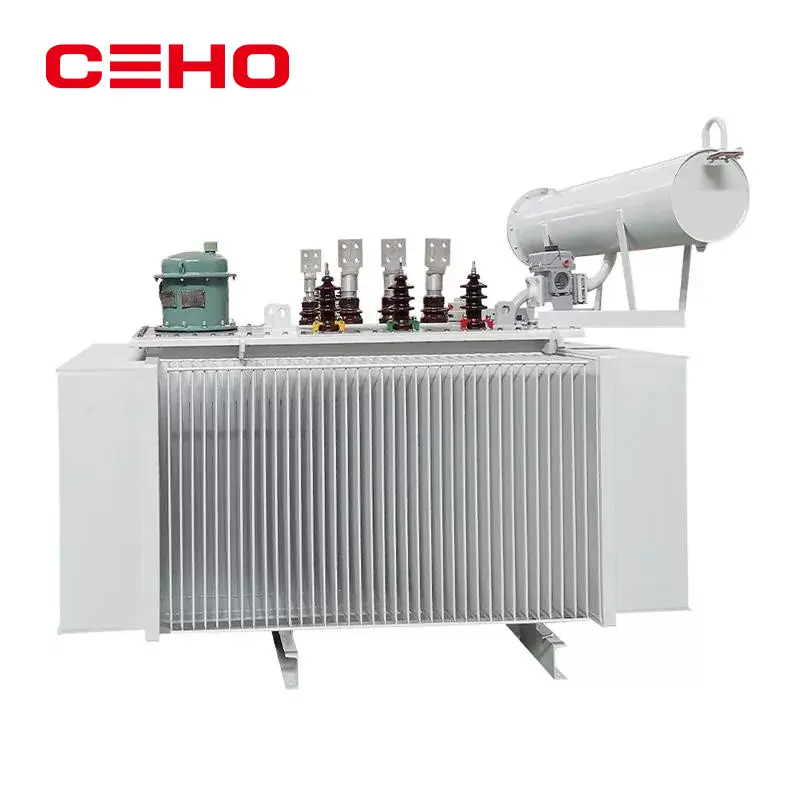

Transformátorová miestnosť: Je to „jadro premeny energie“ skriňovej rozvodne a sú v nej umiestnené olejové alebo suché distribučné transformátory. Jeho hlavnou funkciou je redukovať vysokonapäťovú elektrickú energiu na nízkonapäťovú elektrickú energiu (zvyčajne 0,4 kV, to znamená 380 V/220 V), čím spĺňa požiadavky nízkonapäťových záťaží, ako sú priemyselné výrobné zariadenia a elektrina v domácnostiach. Transformátorové miestnosti sú zvyčajne vybavené ventilačnými systémami a systémami odvádzania tepla (ako sú chladiče a axiálne ventilátory) a zariadeniami na monitorovanie teploty, aby sa zabezpečilo, že transformátor bude pracovať stabilne v rámci menovitého rozsahu teplôt a zabráni sa zníženiu výkonu alebo poškodeniu zariadenia v dôsledku prehriatia.

Nízkonapäťová miestnosť: Je zodpovedná za "poslednú míľu" rozvodu energie a elektrickej ochrany. Vnútri je vybavený nízkonapäťovými ističmi, nízkonapäťovými odpojovačmi, ochrannými zariadeniami proti úniku, meračmi energie, kompenzačnými zariadeniami jalového výkonu atď. Nízkonapäťové ističe dokážu distribuovať nízkonapäťovú elektrickú energiu do každého silového obvodu podľa potreby výkonu rôznych záťaží. Zariadenie na ochranu proti úniku môže v prípade nehody s únikom rýchlo prerušiť okruh, čím sa zabezpečí bezpečnosť personálu a zariadenia. Zariadenia na kompenzáciu jalového výkonu zlepšujú účinník, znižujú energetické straty a zvyšujú účinnosť napájania elektrickej siete kompenzáciou jalového výkonu v sieti.

Okrem toho sú moderné skriňové rozvodne integrované aj s inteligentnými monitorovacími systémami, ktoré prostredníctvom senzorov zbierajú prevádzkové údaje v reálnom čase, ako sú napätie, prúd, teplota a záťaž, a dosahujú diaľkové monitorovanie, včasné varovanie pred poruchami a inteligentnú reguláciu pomocou technológie internetu vecí, čím sa výrazne zlepšuje efektivita prevádzky a údržby a spoľahlivosť rozvodní.

II. Technické výhody skriňových rozvodní: Prečo sa stali novou voľbou v oblasti napájania

V porovnaní s tradičnými rozvodňami občianskej výstavby,skriňové rozvodnepreukázali významné výhody vo viacerých rozmeroch, ako je konštrukcia, prevádzka a údržba, čo je tiež hlavným dôvodom ich širokého použitia v posledných rokoch.

Krátka doba výstavby a malý záber pôdy: Tradičné trafostanice občianskej výstavby vyžadujú zložité postupy, ako je výkop základov, murovanie stien a inštalácia zariadení, pričom doba výstavby zvyčajne trvá niekoľko mesiacov alebo dokonca pol roka. Skriňové rozvodne využívajú model továrenskej prefabrikácie a montáže na mieste. Potom, čo sú všetky komponenty vyrobené a odladené v továrni, sú prepravené na miesto a vyžadujú si len jednoduché postupy, ako je liatie základov a pripojenie káblov. Doba výstavby sa môže skrátiť na 1-2 týždne, čím sa výrazne zlepší efektívnosť realizácie projektov napájania. Medzitým podlahová plocha obsadená skriňovými rozvodňami je len 1/5 až 1/10 plochy tradičných rozvodní. Ak si vezmeme ako príklad 10 kV rozvodňu skriňového typu, jej konvenčné rozmery sú približne 5 m × 3 m × 2,5 m (dĺžka × šírka × výška) a možno ju flexibilne usporiadať v úzkych priestoroch, ako sú cesty, v rohoch obytných oblastí a na okrajoch priemyselných parkov, čím sa efektívne vyrieši problém s obmedzenými mestskými pôdnymi zdrojmi.

Vysoká spoľahlivosť a vysoká prispôsobivosť: Skriňové telo rozvodne je vyrobené z vysokokvalitného oceľového plechu valcovaného za studena alebo materiálu z hliníkovej zliatiny a jeho povrch prešiel antikoróznou a antikoróznou úpravou (ako je elektrostatické práškové lakovanie, galvanizácia), vyznačuje sa vynikajúcim vodotesným, prachotesným, antikoróznym a nárazuvzdorným výkonom. Dokáže sa prispôsobiť drsnému vonkajšiemu prostrediu a zaisťuje stabilnú prevádzku zariadenia bez ohľadu na vysokú teplotu, silné chladné, daždivé alebo piesočné počasie. Okrem toho integrovaná konštrukcia zariadenia redukuje externé vedenia, čím sa znižuje riziko porúch spôsobených zlým kontaktom linky a vonkajším rušením. Niektoré špičkové produkty majú tiež úroveň ochrany IP54 alebo vyššiu, čo im umožňuje bezpečnú prevádzku vo vlhkom a prašnom priemyselnom prostredí alebo vo vonkajších podmienkach.

Nízke náklady na prevádzku a údržbu a pohodlná obsluha: Usporiadanie zariadenia skriňovej rozvodne je kompaktné a je vybavené kompletným systémom monitorovania stavu a diagnostiky porúch. Personál obsluhy a údržby nemusí vstupovať do vnútra boxu. Môžu pochopiť prevádzkový stav zariadenia prostredníctvom externého pozorovacieho okna a inteligentnej monitorovacej platformy, čo výrazne znižuje pracovné zaťaženie inšpekcií na mieste. Medzitým, vďaka vysokej integrácii zariadenia, detekcia porúch a údržba sú pohodlnejšie. Akonáhle dôjde k poruche, chybný komponent možno rýchlo nájsť a vymeniť, čím sa skráti čas výpadku prúdu. Navyše rozvodne skriňového typu majú relatívne nízku spotrebu energie, najmä tie, ktoré používajú transformátory suchého typu, pri ktorých nehrozí únik oleja. To nielen znižuje tlak na ochranu životného prostredia, ale znižuje aj neskoršie náklady na údržbu (ako sú pravidelné výmeny oleja a čistenie olejových škvŕn atď.).

Vysoká flexibilita a silná škálovateľnosť: Modulárny dizajn skriňovej rozvodne jej dodáva vynikajúcu flexibilitu. Podľa požiadaviek užívateľa na výkonové zaťaženie je možné flexibilne zvoliť kapacitu transformátora, počet nízkonapäťových výstupných obvodov a kapacitu kompenzácie jalového výkonu, aby sa dosiahlo "prispôsobenie na požiadanie". Keď sa elektrické zaťaženie zvýši, rozšírenie a modernizácia rozvodne sa dá dosiahnuť aj pridaním boxových modulov (ako je rozšírenie nízkonapäťovej miestnosti alebo pridanie zariadení na kompenzáciu jalového výkonu) alebo výmenou transformátora s väčšou kapacitou. Nie je potrebné stavať novú rozvodňu, čo výrazne znižuje neskoršie náklady na renováciu.

III. Aplikačné scenáre rozvodní skriňového typu: Pokrytie požiadaviek na napájanie vo viacerých oblastiach

Vďaka svojim vynikajúcim výhodám sa rozvodne skriňového typu široko používajú vo viacerých oblastiach, ako sú mestské distribučné siete, priemyselné parky, nové energetické projekty, dopravná infraštruktúra a scenáre dočasného napájania, čím sa stali nenahraditeľnou a dôležitou súčasťou energetického systému.

Modernizácia mestskej distribučnej siete: Pri renovácii starých mestských obytných oblastí, výstavbe nových obytných komunít a komerčných komplexných projektoch môžu skriňové rozvodne slúžiť ako distribučné terminály, ktoré priamo poskytujú stabilnú nízkonapäťovú energiu obyvateľom a komerčným užívateľom. Jeho kompaktná veľkosť a flexibilné usporiadanie môže zabrániť vplyvu tradičnej výstavby rozvodní na životy obyvateľov a zároveň rýchlo uspokojiť rastúci dopyt po mestskej elektrickej záťaži a uľahčiť transformáciu mestských energetických sietí smerom k „inteligencii a kompaktnosti“.

Priemyselné parky a priemyselné podniky: Továrne a dielne v priemyselných parkoch majú vysoké požiadavky na spoľahlivosť a stabilitu napájania a zaťaženie spotreby energie značne kolíše. Krabicové rozvodne môžu poskytovať prispôsobené riešenia napájania na základe výrobných potrieb podnikov. Napríklad môžu byť vybavené veľkokapacitnými transformátormi a zariadeniami na kompenzáciu jalového výkonu pre podniky s vysokou spotrebou energie a zariadeniami na stabilizáciu napätia pre podniky s presnou výrobou na zabezpečenie normálnej prevádzky výrobných zariadení. Okrem toho, rýchla výstavba kapacityskriňové rozvodnemôže tiež uspokojiť dopyt po „rýchlych dodávkach energie“ pre projekty na podporu investícií v priemyselných parkoch, čím poskytuje podnikom záruku, že začnú výrobu čo najskôr.

Podpora zariadení pre nové energetické projekty V nových energetických projektoch, ako sú fotovoltaické elektrárne a veterné farmy, skriňové rozvodne, ako „zvyšovacie stanice“ alebo „distribučné stanice“, preberajú kľúčovú úlohu premeny nízkonapäťovej elektrickej energie generovanej novým systémom výroby elektrickej energie (ako je výstup jednosmerného prúdu fotovoltaickými modulmi, ktorý sa premieňa na striedavý prúd 380 V ako striedavý prúd cez elektrickú energiu 1kV) 35 kV) a potom ho pripojiť k elektrickej sieti. Jeho modulárny dizajn sa dá flexibilne zladiť s novými systémami na výrobu energie a jeho charakteristika prispôsobenia sa drsnému vonkajšiemu prostrediu z neho robí ideálne podporné zariadenie pre nové energetické projekty.

Dopravná infraštruktúra: V dopravných scenároch, ako sú oblasti diaľničných služieb, železničné trate a mestská železničná doprava (metro, ľahké koľajnice), rozvodne skriňového typu môžu poskytovať spoľahlivé núdzové a pravidelné služby napájania. Napríklad rozvodne skriňového typu v servisných oblastiach rýchlostných ciest môžu zabezpečiť dopyt po energii pre zariadenia, ako sú nabíjacie haly, osvetlenie a klimatizácia. Skriňové rozvodne pozdĺž železničných tratí môžu poskytovať stabilné napájanie signálnych systémov a komunikačných zariadení, čím sa zabezpečí bezpečnosť železničnej dopravy.

Scenáre dočasného napájania: V scenároch dočasného využitia energie, ako sú staveniská a miesta veľkých podujatí (ako sú koncerty a športové podujatia), sa rozvodne boxového typu stali preferovaným zariadením na dočasné napájanie kvôli ich mobilite a schopnosti rýchleho nasadenia. Skriňová rozvodňa na stavenisku môže spĺňať energetické nároky zariadení, ako sú vežové žeriavy, miešačky betónu a stavebné osvetlenie. Krabicové rozvodne na miestach veľkých podujatí dokážu zabezpečiť napájanie javiskových zariadení, núdzového osvetlenia a bezpečnostných systémov. Po akcii ich možno rýchlo demontovať a preniesť na iné miesta na opätovné použitie, čím sa dosiahne efektívne využitie zdrojov.

Iv. Budúce vývojové trendy: Paralelný rozvoj inteligencie a zelene

S transformáciou energetického systému na „inteligentnú sieť“ a „zelené a nízkouhlíkové“ rozvodne skriňového typu tiež prijmú nové možnosti rozvoja a technologické inovácie. V budúcnosti budú rozvodne skriňového typu klásť väčší dôraz na „inteligenciu“ a „zelenosť“, ako je napríklad integrácia technológie digitálneho dvojčaťa na dosiahnutie digitálneho riadenia počas celého životného cyklu zariadenia. Prijať efektívnejšie energeticky úsporné zariadenia (ako sú vysokoúčinné energeticky úsporné transformátory a nízkostratové rozvádzače) na ďalšie zníženie strát energie; Preskúmajte model „integrovaného fotovoltaického skladovania a nabíjania“, ktorý kombinuje skriňové rozvodne s výrobou fotovoltaickej energie, systémami skladovania energie a nabíjacími hromadami s cieľom vytvoriť centrum distribuovaného zásobovania energiou, ktoré uľahčí spotrebu novej energie a propaguje elektrické vozidlá.

Záverom možno povedať, že skriňové rozvodne ako inovatívne riešenie v oblasti distribúcie elektrickej energie pretvárajú konštrukčný a prevádzkový režim energetických sústav svojou vysokou účinnosťou, spoľahlivosťou a flexibilitou. V budúcom systéme inteligentnej siete a zelenej energie budú skriňové rozvodne zohrávať ešte významnejšiu úlohu, poskytujúc stabilnejšie, efektívnejšie a ekologickejšie energetické záruky pre sociálny a ekonomický rozvoj.
