Oil Immersed Distribution Transformer with No-Load Tap Changer

Olejový ponorný distribučný transformátor s bezzáťažovým prepínačom odbočiek je spoľahlivý produkt z továrne Ceho. Jadro využíva za studena valcované plechy z kremíkovej ocele s orientovaným zrnom s vysokou priepustnosťou. Má jadrový dizajn s úplne šikmými spojmi a segmentovanou štruktúrou. Stĺpy jadra majú viacúrovňové stupňovité kruhové prierezy, zatiaľ čo strmeň a jadro si zachovávajú jednotné prierezy.

Jadrom tohto produktu sú za studena valcované plechy z kremíkovej ocele s orientovaným zrnom s vysokou priepustnosťou. Vyznačuje sa dizajnom typu jadra s úplne šikmými spojmi a segmentovanou štruktúrou. Stĺpy jadra majú viacúrovňové stupňovité kruhové prierezy, zatiaľ čo strmeň a jadro si zachovávajú jednotné prierezy.

Vinutia využívajú vlnité olejové kanály s impregnáciou bez laku a viazaním kompresným pásom. Všetky vinutia sú koncentrické cievky. Vysokonapäťové vinutie obsahuje odbočky zodpovedajúce požiadavkám na napätie odbočky, pripojené k prepínaču odbočiek namontovanému na kryte nádrže. To umožňuje prenos napätia medzi 10 kV a 20 kV a úpravu odbočovacieho napätia po odpojení napájania.

Bezpečnostné ochranné zariadenia Transformátory 30~2000kVA sú vybavené pretlakovými ventilmi. Plynové relé s alarmovými a vypínacími svorkami možno inštalovať podľa požiadaviek užívateľa. Zariadenia na meranie teploty oleja Všetky transformátory majú sklenené teplomerové objímky namontované na vrchu nádrže, siahajúce 120±10 mm do oleja. Transformátory 1000~2000kVA sú vybavené vonkajšími signálnymi teplomermi. Distribučný transformátor ponorený do oleja s nádržami prepínača odbočiek bez zaťaženia sú konštruované s vlnitými stenami, ktoré sú povrchovo upravené odolnou práškovou farbou. Vlnité rebrá zabezpečujú nielen chladenie, ale fungujú aj ako „dýchacie“ prvky, ktorých elasticita kompenzuje zmeny objemu oleja v dôsledku kolísania teploty. Preto plne utesnené transformátory eliminujú potrebu konzervátora oleja, čím sa znižuje celková výška. Vákuová olejová náplň počas zapuzdrenia úplne odstraňuje vlhkosť z transformátora, čím zabraňuje kontaktu transformátorového oleja so vzduchom. To účinne blokuje prenikanie kyslíka a vody, ktoré by mohli zhoršiť izolačný výkon a urýchliť starnutie oleja, čím sa eliminuje potreba pravidelných testov odberu vzoriek oleja.

Technické parametre

Predprevádzková kontrola distribučného transformátora

1. Overte certifikáciu transformátora; ak certifikácia presahuje dva mesiace, znova otestujte izolačný odpor.

2. Skontrolujte hladinu oleja a odvzdušňovací otvor rozvodného transformátora ponoreného do oleja s bezzáťažovým prepínačom odbočiek; nedochádza k úniku oleja, stav oleja je normálny s primeraným vetraním.

3. Skontrolujte integritu vysoko/nízkonapäťových izolačných puzdier a súvisiacich vodičov; uistite sa, že skrutky sú zaistené.

4. Skontrolujte, či je poloha spínača regulátora napätia správna; skontrolujte, či sú vysokonapäťové/nízkonapäťové poistky správne zladené.

5. Zabezpečte, aby boli zariadenia na ochranu pred bleskom plne funkčné; nameraný odpor uzemnenia musí spĺňať normy.

6. Na kábloch alebo prípojniciach neboli pozorované žiadne abnormality.

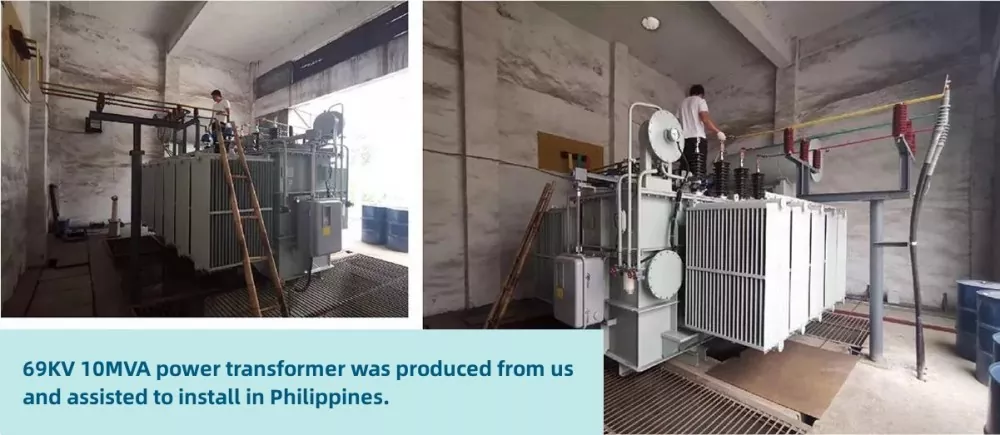

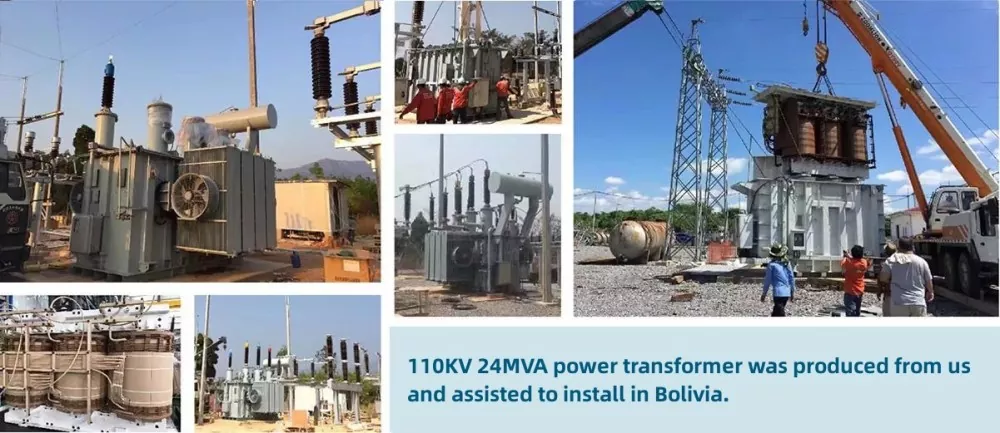

Fotografie zákazníkov

Poznámky k údržbe

● Manuálna prevádzka vyžaduje vopred naplánované odstávky na výmenu prepínača odbočiek.

● Pravidelne kontrolujte mechanické opotrebovanie prepínača na olejovom rozvodnom transformátore s bezzáťažovým prepínačom.

● Monitorujte kvalitu oleja, aby ste zaistili izolačný a chladiaci výkon.
